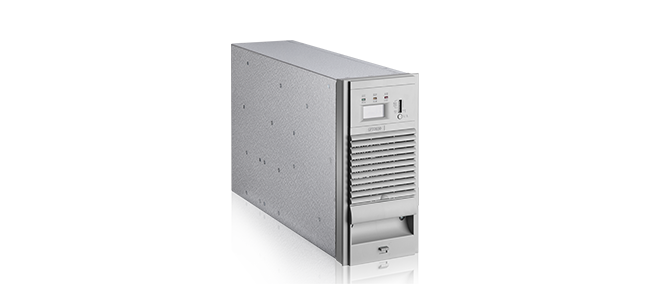

GF22030/GF22040
高频开关整流模块
GF22030/GF22040高频开关整流模块采用先进的LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；内置完善的EMC设计，满足GB/T 19826-2005标准中EMC相关要求；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。
功能特点
输入电压工作范围宽：323VAC～456VAC；
采用先进的LLC谐振高频软开关技术，效率高，功率密度高；
完善的EMC设计，满足GB/T 19826标准要求；
内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
采用LED显示，可查询模块的电压、电流、地址及故障信息；
完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
风机采用温度联合电流控制调速，噪音小，可靠性高；
内置可拆卸式防尘网罩，方便维护；
内置防反接保护，支持带电热拔插。
技术参数
| 项目 | 参数指标 | 备注 | |
|---|---|---|---|
| 产品型号 | GF22030 | GF22040 | |
| 输入电压 | 380VAC（-15%～+20%） | ||
| 输出额定值 | 30A/234V | 40A/234V | |
| 电压调节范围 | 198～286V | ||
| 输出限流范围 | 10%～110%额定电流 | 110%最大限流点 | |
| 稳压精度 | ≤0.5% | ||
| 稳流精度 | ≤0.5% | ||
| 纹波系数 | ≤0.5% | ||
| 功率因数 | ≥0.92 | 额定输入、额定输出 | |
| 转换效率 | ≥94% | ||
| 输出短路回缩 | 回缩电流≤40%额定电流，可恢复 | ||
| 输出过压保护 | 300±5VDC，不可恢复 | 需手动恢复 | |
| 输入欠压保护 | 307±10VAC（恢复电压318±10VAC） | 交流电压正常后，自动恢复工作 |
|
| 输入过压保护 | 470±10VAC（恢复电压455±10VAC） | ||
| 过温保护 | 80℃±5（恢复温度：60℃±5） | 降温后自动恢复 | |
| 冷却方式 | 温度和电流联合控制，线性调速 | ||
| 外形尺寸 | 136mm×284mm×433.5mm（宽×高×深） | ||
| 模块净重 | ≤18Kg | ||
| 以上参数仅供参考，请以产品说明书为准 | |||
